Há um tipo de perda industrial que não aparece no relatório de produção até virar parada: água dentro da rede de ar comprimido. Ela chega sem alarde, se acumula em pontos baixos, atravessa filtros saturados e, quando alcança válvulas e atuadores, começa a “comer por dentro” o que deveria ser confiável. Para decisores e gestores, o ponto central é simples: controlar umidade não é capricho de manutenção; é gestão de risco operacional e de custo total. E, em muitos casos, a primeira vítima é a conexão pneumática, onde microvazamentos e corrosão iniciam uma cadeia de falhas.
Por que a umidade aparece mesmo em plantas bem cuidadas
O ar atmosférico sempre contém vapor d’água. Ao ser comprimido, esse vapor se concentra e tende a condensar quando a temperatura cai ao longo da rede. É por isso que, mesmo com compressor “em dia”, a água pode surgir em:
- Trechos longos de tubulação com variação térmica (manhã/noite, áreas externas, proximidade de fornos).
- Pontos de uso com alta demanda, onde a expansão do ar reduz a temperatura local e favorece condensação.
- Linhas com drenagem deficiente, sem inclinação adequada e sem pontos de purga.
- Salas de compressores quentes e redes frias (ou o inverso), criando “choque térmico” no sistema.
O conceito-chave para gestão é o ponto de orvalho sob pressão: se a rede opera abaixo desse ponto, a água deixa de ser vapor e vira líquido. Para uma visão técnica do tema e do papel do ponto de orvalho, vale consultar a referência da Wikipedia sobre ponto de orvalho.
O que o condensado faz com válvulas, cilindros e conexão pneumática
Quando a água entra no circuito, ela não “só atrapalha”: ela altera o comportamento do sistema e acelera desgaste. Os efeitos mais comuns são:
- Corrosão interna em válvulas direcionais, reguladores e conexões metálicas, gerando travamentos e perda de repetibilidade.
- Lavagem de lubrificação (quando aplicável), removendo filme protetivo e aumentando atrito em carretéis e vedações.
- Contaminação por partículas: a oxidação vira “pó” e circula, entupindo orifícios e silenciadores.
- Falhas em vedações: elastômeros sofrem com ciclos de umidade/temperatura e com emulsões (água + óleo + sujeira).
- Microvazamentos em conexão pneumática: a corrosão e a perda de vedação aumentam consumo de ar e instabilidade de pressão.
Em termos de gestão, isso se traduz em três custos: energia (mais ar para compensar perdas), manutenção (troca de válvulas/kit de reparo) e indisponibilidade (paradas intermitentes difíceis de diagnosticar).
Sinais práticos no chão de fábrica (antes da falha)
Antes de uma válvula “morrer”, a rede costuma avisar. Os sinais abaixo merecem atenção imediata porque indicam água circulando ou acumulada:
- Válvulas com resposta lenta ou comutação irregular, principalmente no primeiro ciclo do turno.
- Oscilação de pressão em pontos de uso, mesmo com compressor estável.
- Silenciadores “cuspindo” névoa ou gotículas na exaustão.

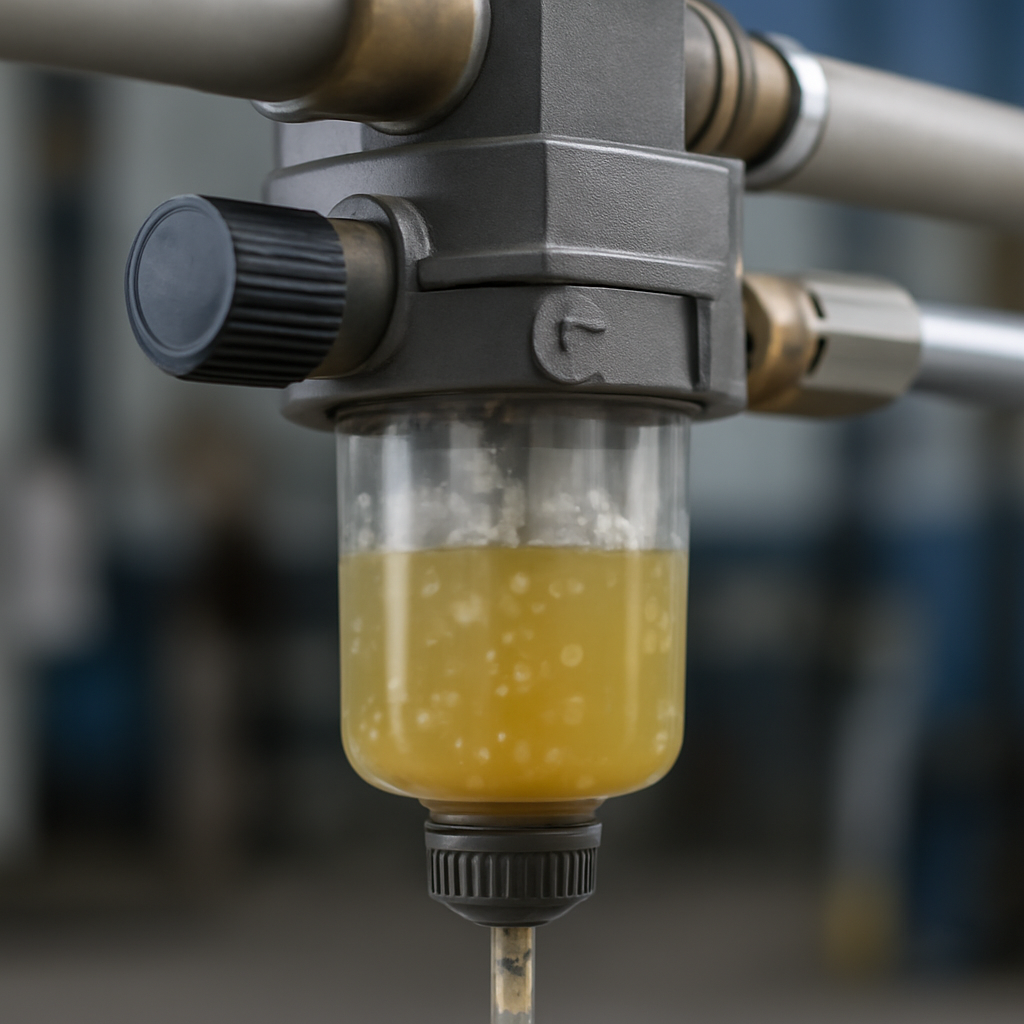

- Filtros com copo enchendo rápido e purga manual frequente.
- Marcas de ferrugem em conexões, suportes e proximidades de FRL.
Um teste simples e barato é inspecionar pontos baixos e drenos no início do dia: se há volume de água recorrente, o sistema está operando com ponto de orvalho inadequado para a realidade térmica da planta.
Tratamento de ar: separação, secagem e filtragem na ordem certa
Para reduzir falhas internas, o tratamento de ar precisa ser visto como um processo em série, não como “um filtro qualquer”. Em linhas gerais, a lógica é:
- Separação de condensado logo após a compressão e resfriamento (aftercooler/separador), para retirar água líquida.
- Secagem para reduzir o ponto de orvalho (secador por refrigeração ou adsorção, conforme criticidade).
- Filtragem para partículas e aerossóis, protegendo válvulas e instrumentos.
Quando a ordem é invertida ou subdimensionada, o filtro vira “reservatório de água” e a rede passa a distribuir condensado em vez de ar de qualidade. Para gestores que precisam de um norte de boas práticas de qualidade e organização de manutenção, a visão de melhoria contínua do Kaizen ajuda a estruturar rotinas e responsabilidades sem depender de heróis no turno.
Em aplicações sensíveis (alimentos, farmacêutica, instrumentação), a exigência de ar mais limpo e seco é ainda maior. Uma referência amplamente usada para classes de qualidade do ar comprimido é a ISO 8573-1 (visão geral e terminologia), útil para alinhar especificação com fornecedores e auditorias internas.
Purgadores: o detalhe que define se a água sai ou volta para a linha
É comum investir em secador e “perder o jogo” no dreno. Purgadores mal posicionados, travados ou sem manutenção fazem a água retornar ao fluxo em picos de demanda. Pontos de atenção:
- Localização: pontos baixos, separadores, reservatórios e filtros principais precisam de drenagem confiável.
- Tipo: purga automática reduz dependência de rotina manual, mas exige inspeção (boia, temporizado, eletrônico).
- Descarga correta: descarte de condensado deve seguir práticas ambientais e de segurança; não é “jogar no ralo”.
Para o decisor, a pergunta não é “tem purgador?”, e sim “ele está removendo água todos os dias sem desperdiçar ar?”. Um purgador que falha pode custar mais do que o próprio componente ao induzir corrosão e paradas.
Checklist de decisão para gestores (ROI e risco)
Quando o tema é umidade, o retorno vem de evitar falhas repetitivas e estabilizar o processo. Um checklist objetivo para priorização:
- Criticidade da linha: a célula pode parar sem impacto? Se não, secagem e monitoramento sobem de prioridade.
- Histórico de troca de válvulas: se há substituição recorrente “sem causa raiz”, suspeite de água/contaminação.
- Variação térmica: plantas com áreas externas, câmaras frias ou lavagens frequentes tendem a condensar mais.
- Qualidade exigida: instrumentação, vácuo Venturi e válvulas proporcionais são mais sensíveis.
- Perdas por vazamento: água acelera degradação de vedação e aumenta consumo; medir vazão e quedas ajuda a quantificar.
Na prática, muitas fábricas reduzem custo total ao combinar: secador adequado + drenagem confiável + revisão de pontos de uso. E, quando chega a hora de padronizar componentes e reduzir variabilidade, vale centralizar a especificação de Conexão pneumática e acessórios compatíveis com a pressão, o fluido e o ambiente.
Exemplo aplicado: embalagem e alimentos com paradas intermitentes
Em linhas de embalagem, o sintoma típico é “funciona, mas às vezes falha”: cilindros não completam curso, ventosas perdem força, válvulas ficam lentas no início do turno. Em ambientes com lavagem e alta umidade, o risco aumenta porque a rede sofre mais variação térmica e há maior chance de condensação em trechos frios.
Um cenário recorrente: a planta instala um secador por refrigeração, mas mantém tubulação longa até a área produtiva, sem inclinação e com poucos pontos de purga. O ar sai “melhor” da casa de máquinas, porém volta a condensar no caminho. Resultado: água chega nas ilhas de válvulas e o problema reaparece. A correção costuma envolver:
- Revisão do layout (inclinação, pontos baixos, drenos).
- Instalação de filtros finais e separadores próximos ao uso crítico.
- Definição de classe de qualidade por área (nem toda linha precisa do mesmo nível, mas as críticas precisam).
Boas práticas de instalação e manutenção (sem “gambiarras”)
Para reduzir corrosão e falhas internas, algumas práticas têm efeito desproporcional:
1) Padronize conexões e evite misturas improvisadas
Conexões incompatíveis (rosca, vedante, material) criam microvazamentos e pontos de corrosão. Padronização reduz tempo de manutenção e melhora repetibilidade.
2) Trate a rede como sistema, não como peças soltas
Secador sem dreno funcional, filtro sem troca de elemento e reservatório sem purga viram “fábricas de água”. Estabeleça rotinas com responsáveis e periodicidade.
3) Inspecione por condição, não só por calendário
Além do plano preventivo, use sinais de campo: volume de condensado, queda de pressão, saturação de filtros, comportamento de válvulas. Isso antecipa falhas e reduz troca desnecessária.
4) Treine o olhar do time para sintomas de umidade
Operação e manutenção precisam falar a mesma língua: “válvula lenta no primeiro ciclo” é dado de diagnóstico, não “coisa do equipamento”.
FAQ rápido
Como saber se há água na rede sem parar a produção?
Verifique drenos e copos de filtro no início do turno, observe névoa na exaustão e monitore oscilações de pressão em pontos críticos. Água recorrente indica ponto de orvalho inadequado para a planta.
Secador resolve tudo sozinho?
Não. Sem separação eficiente, drenagem funcional e layout correto, a água pode voltar a condensar ao longo da tubulação e chegar aos pontos de uso.
Quais componentes sofrem primeiro com umidade?
Válvulas direcionais, reguladores, silenciadores e conexões são os primeiros a apresentar sintomas (travamento, lentidão, corrosão e microvazamentos), seguidos por cilindros e vedações.
Qual é o ganho gerencial mais rápido ao atacar umidade?
Redução de paradas intermitentes e de troca recorrente de válvulas/vedações, além de estabilização do processo (menos variação de ciclo e menos retrabalho).
